Donbas Arena EURO 2012

Задача

Для об’єкта потрібно було спроєктувати та побудувати автоматичну систему поливу для великої території навколо Donbas Arena з урахуванням складного ландшафту, великої кількості публічних маршрутів, різнорідного озеленення та підвищених вимог до керованості системи.

Ключовими задачами проєкту були:

• побудова системи для великої території з 80 зонами поливу
• забезпечення різних режимів зволоження для широкого набору рослин і типів насаджень
• адаптація поливу до складного ландшафту та великої кількості пішохідних і мощених зон
• організація автоматичного водопостачання з двох джерел: магістрального водопроводу та дренажного резервуара об’ємом 200 м³
• побудова системи автоматичного перемикання між джерелами за рівнем води
• повна диспетчеризація системи з передачею інформації на пульт управління Donbas Arena
• підтримання необхідного тиску в системі та стабільної роботи всіх поливних зон

Вихідні умови / особливості об’єкта

• велика площа території — близько 105 000 м²
• 80 зон поливу з потребою у централізованому керуванні
• складний ландшафт і велика протяжність території
• велика різноманітність рослин, що вимагала різних режимів поливу
• значна кількість громадських проходів, пішохідних зон і твердих покриттів
• локальний перегрів газонних ділянок біля пішохідних зон через нагрів покриттів
• потреба у використанні двох джерел води в єдиній логіці системи
• використання дренажного резервуара об’ємом 200 м³, який акумулював воду з дощового водовідведення та дренажу футбольного поля
• потреба в постійному контролі рівня води для автоматичного вибору джерела
• вимога до повної диспетчеризації та передавання всієї інформації на пульт управління арени
• необхідність стабільного підтримання тиску для роботи багатозонної системи

Реалізоване рішення

Для об’єкта було запроєктовано та реалізовано комплексну систему, до складу якої увійшли:

• автоматична система поливу з декодерним керуванням
• система автоматичного водопостачання з двох джерел
• насосна станція на базі вертикальних насосів SAER
• окремий насос Standart для подачі води з дренажного резервуара в основну магістраль
• фільтраційний вузол AMIAD

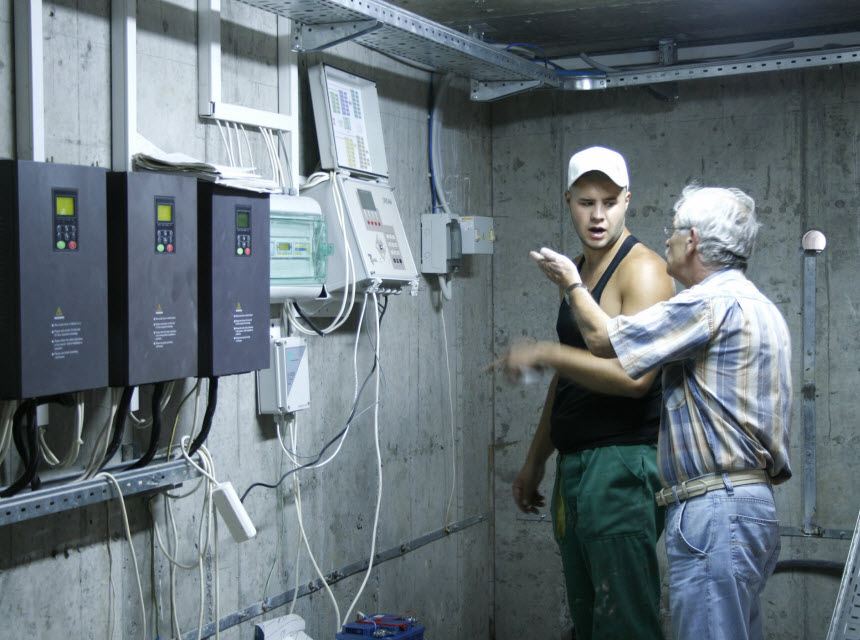

• система частотного керування насосним обладнанням
• система контролю рівня води в дренажному резервуарі
• система диспетчеризації з виводом інформації на пульт управління Donbas Arena
• поливні зони з різними типами дощувального та крапельного обладнання

У межах проєкту виконано:

• повне проєктування системи поливу для території Donbas Arena
• побудову системи на 80 зон поливу
• впровадження декодерної архітектури керування зонами
• інтеграцію датчиків вологості ґрунту в логіку роботи системи
• реалізацію автоматичного водопостачання з двох джерел:
• основної водопровідної магістралі
• дренажного резервуара 200 м³
• впровадження логіки автоматичного перемикання між джерелами води за показниками рівнемірів
• реалізацію насосної станції на базі трьох вертикальних насосів SAER
• інтеграцію окремого насоса Standart для подачі води з дренажного резервуара в головну лінію системи
• впровадження фільтрації на базі AMIAD
• реалізацію частотного керування для підтримання необхідного тиску та стабільної роботи системи

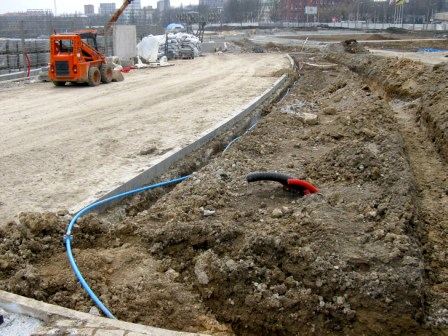

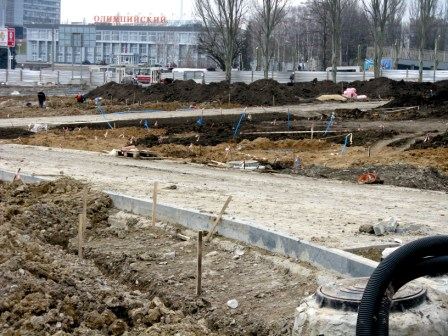

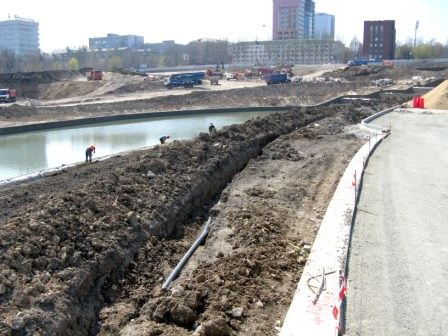

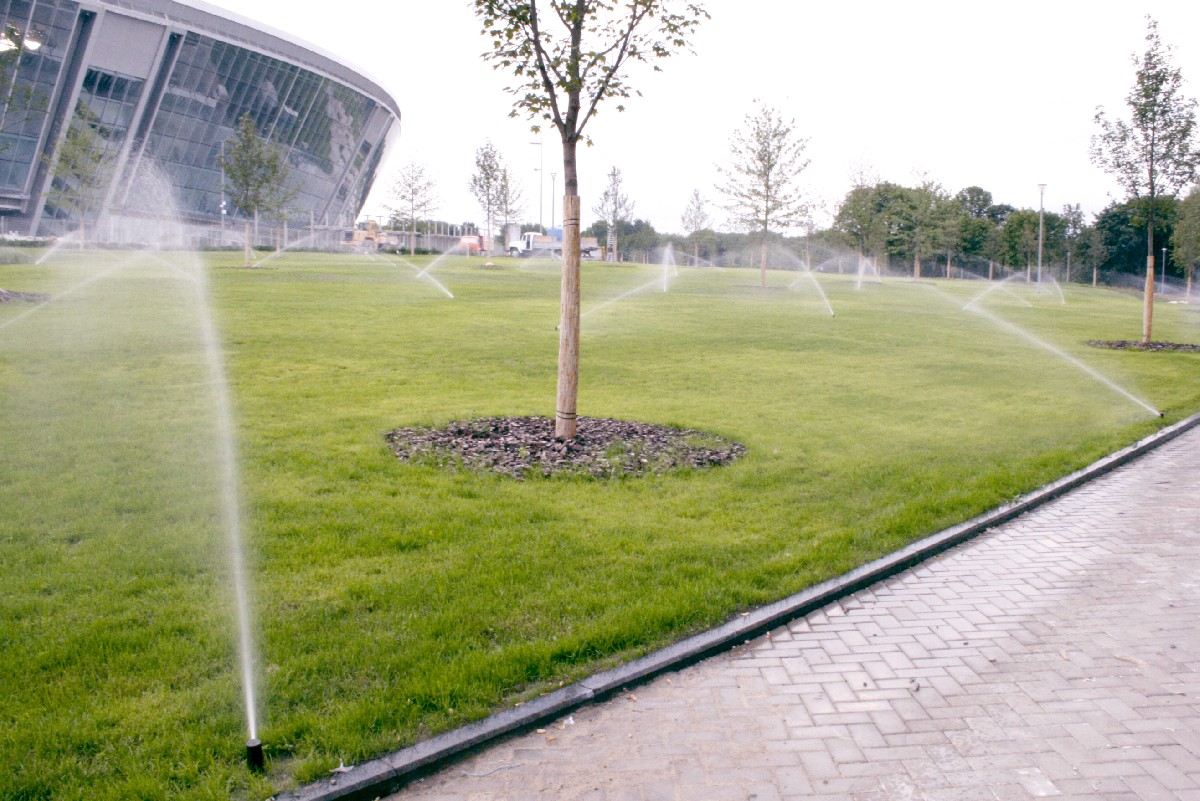

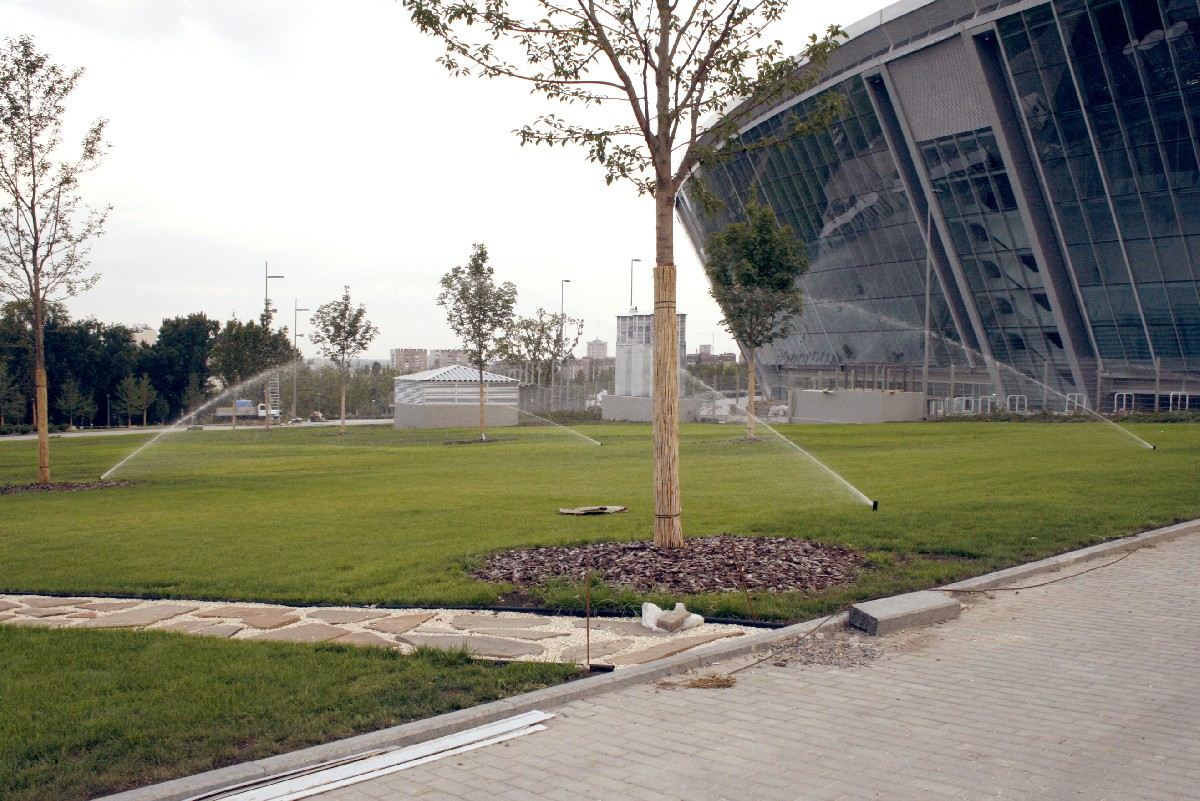

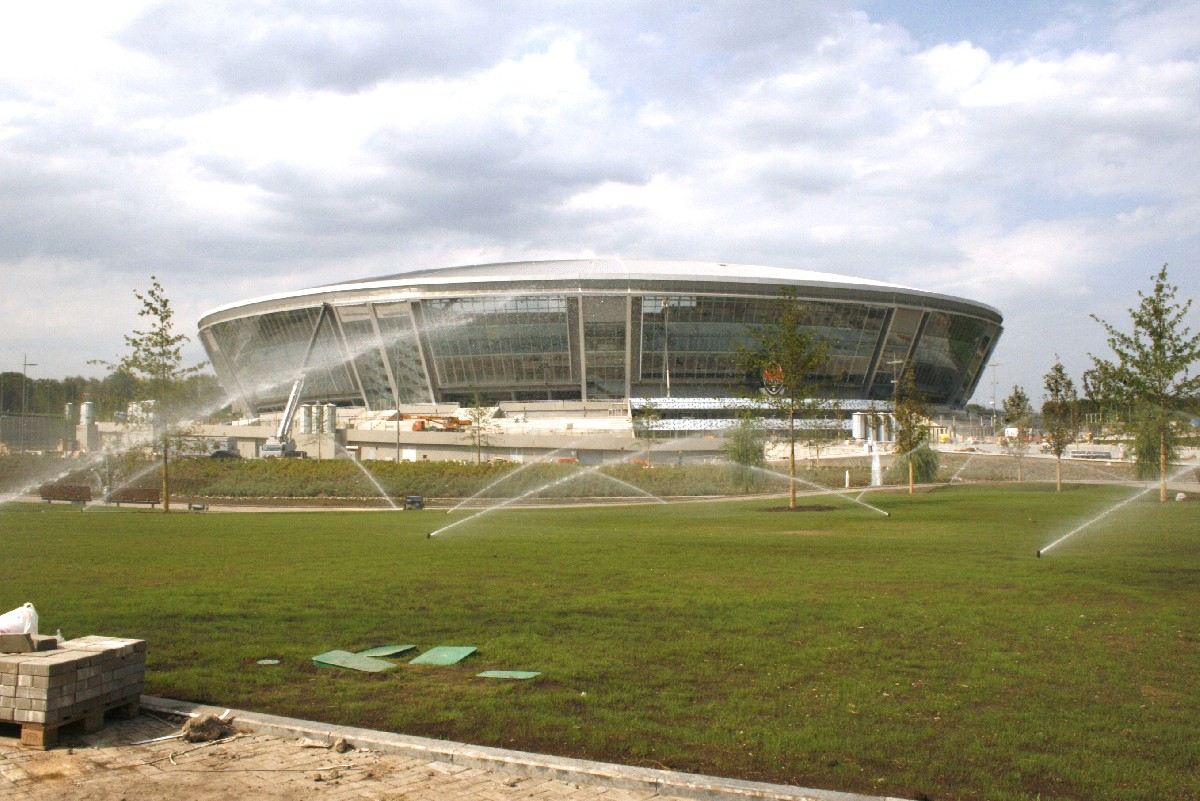

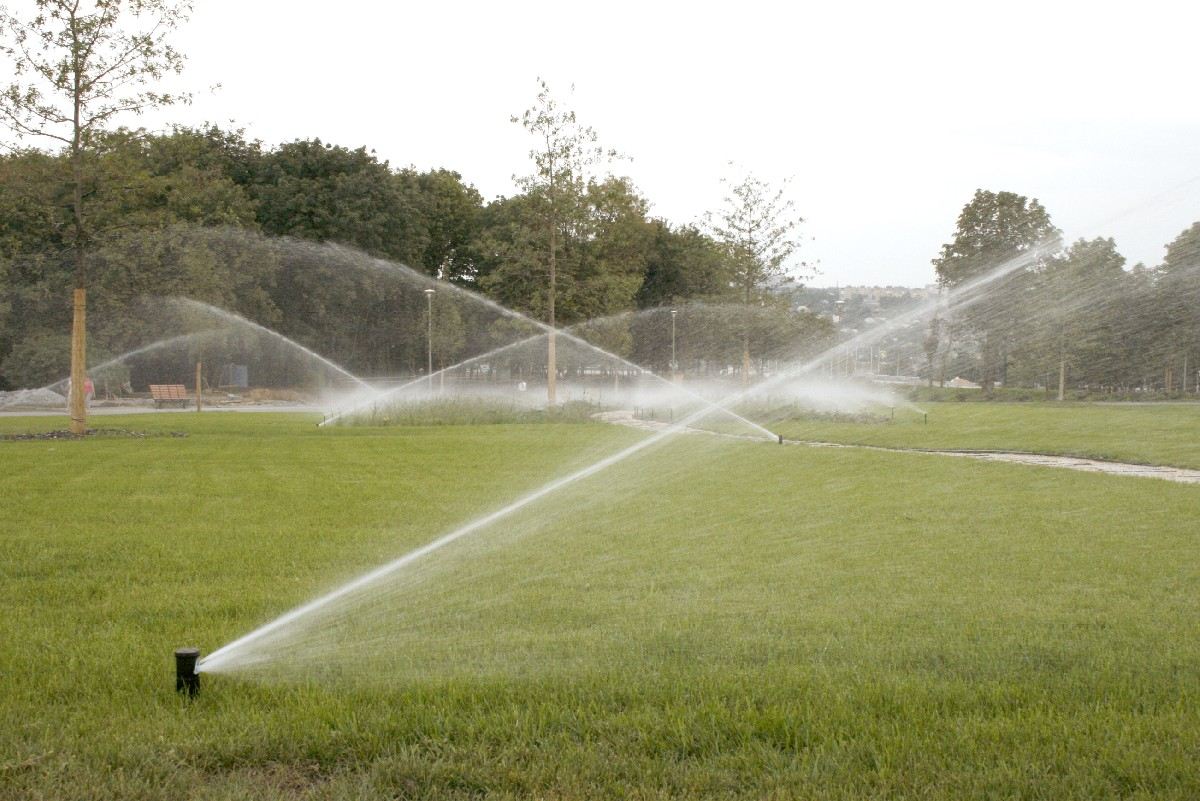

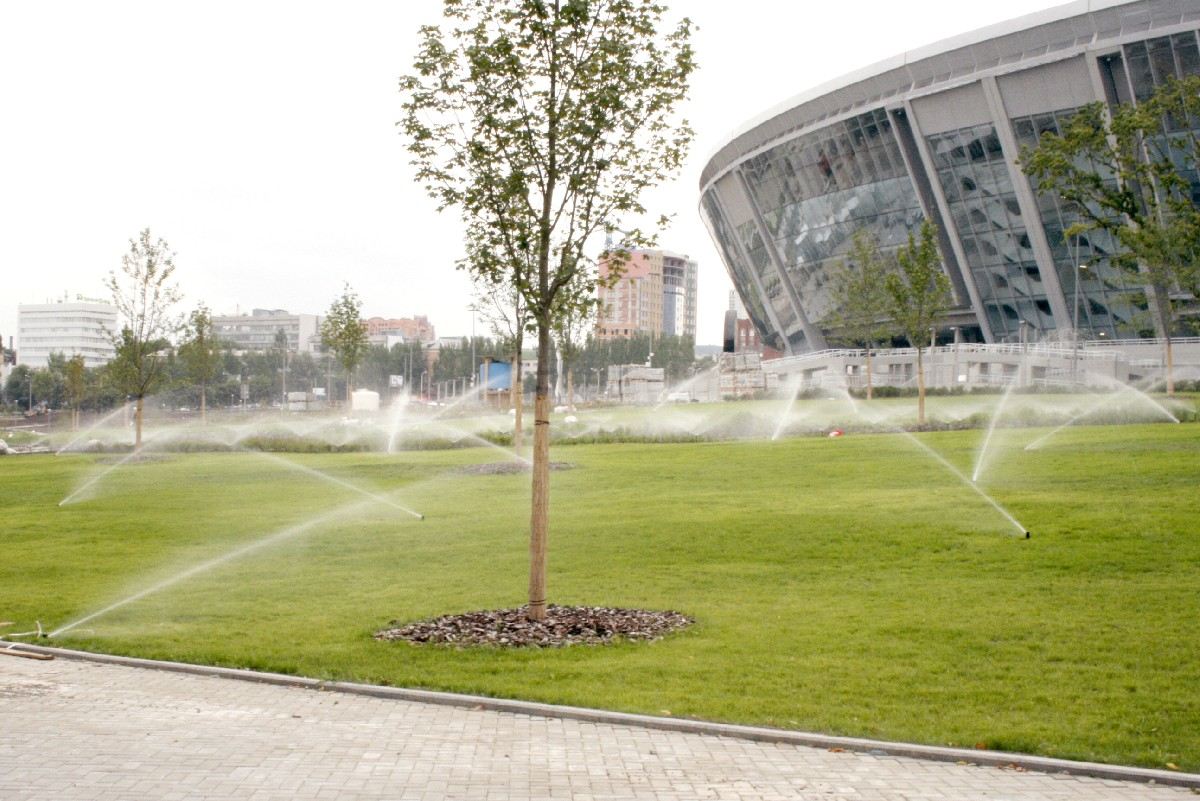

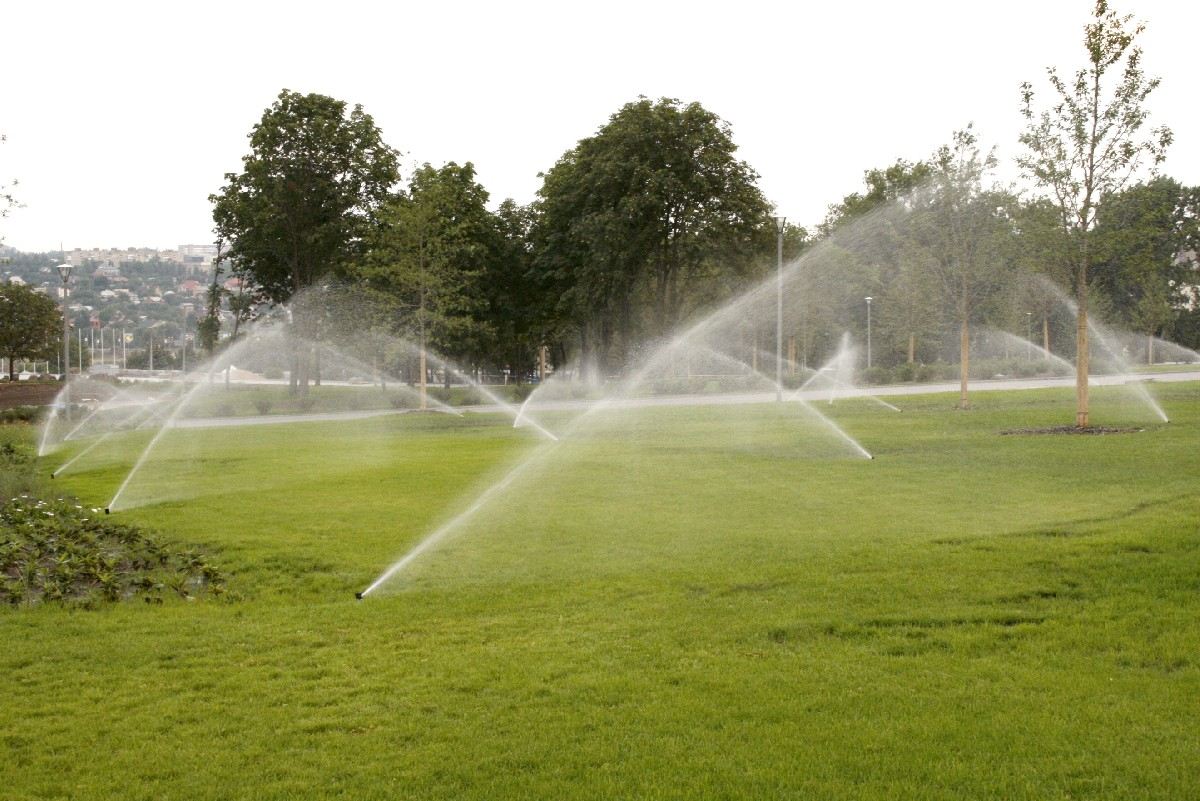

• використання дощувателів Hunter і Toro, MP Rotator та крапельної трубки залежно від типу ділянки
• реалізацію окремого рішення вздовж пішохідних зон за допомогою крапельної трубки для компенсації перегріву прилеглого газону
• інтеграцію повної диспетчеризації з передачею всієї інформації на пульт управління арени

Ключові технічні рішення

Два джерела води в єдиній логіці системи

Одним із ключових рішень проєкту стала організація автоматичного водопостачання з двох джерел: основної водопровідної магістралі та дренажного резервуара об’ємом 200 м³. Резервуар акумулював воду з дощового водовідведення та дренажу футбольного поля.

Для роботи системи було реалізовано автоматичне перемикання між джерелами за показниками рівнемірів. Це дозволило інтегрувати накопичену дренажну воду в загальну логіку поливу та зробити систему більш гнучкою з точки зору водопостачання.

Повна диспетчеризація

Для об’єкта була реалізована повна диспетчеризація. Усі ключові параметри роботи системи, стани вузлів, режими поливу та інформація по водопостачанню передавалися на пульт управління Donbas Arena. Це забезпечило централізований контроль великого об’єкта, підвищило зручність експлуатації та дало можливість оперативно реагувати на зміну режимів або відхилення в роботі системи.

Адаптація системи до різних типів озеленення

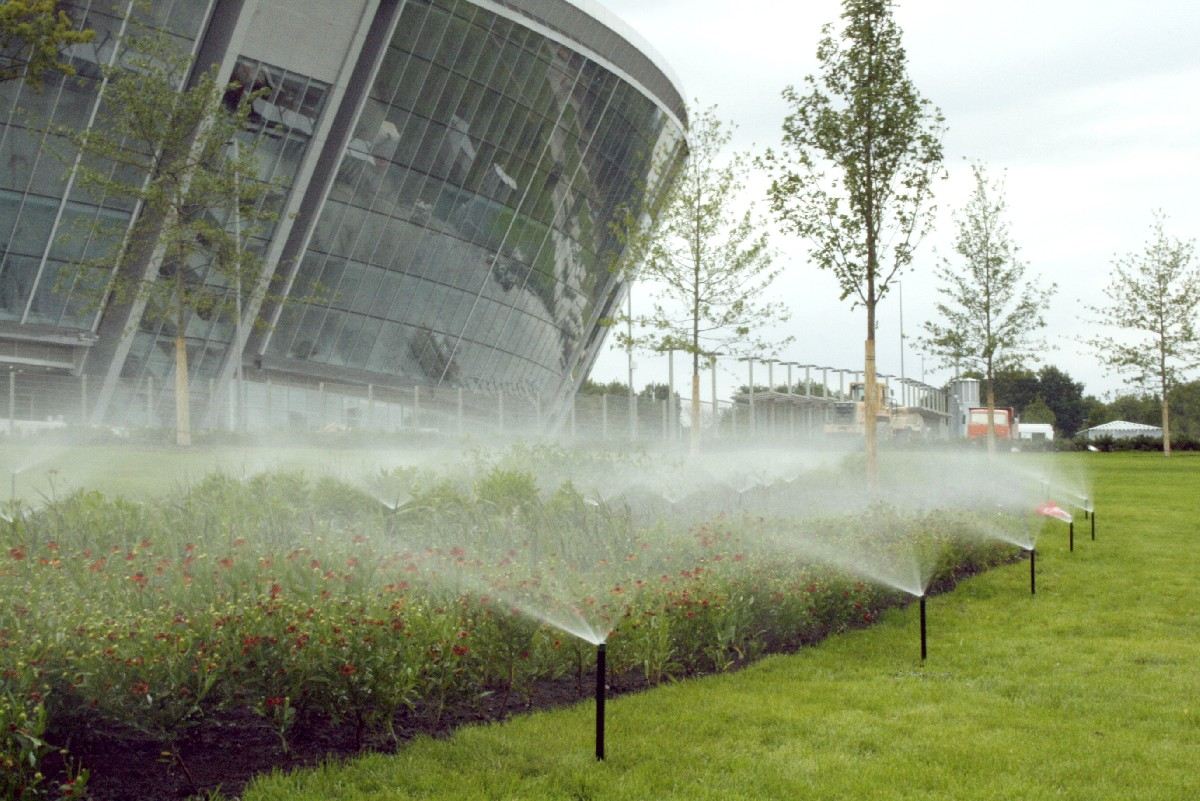

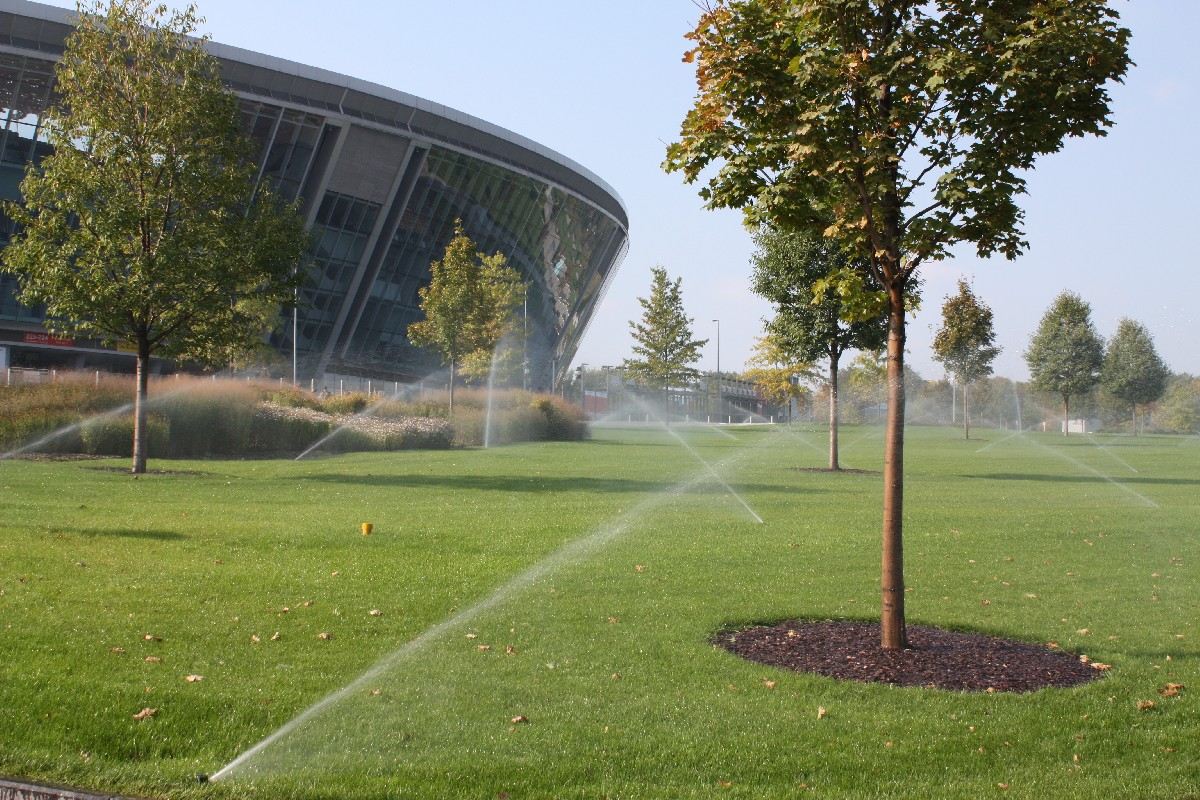

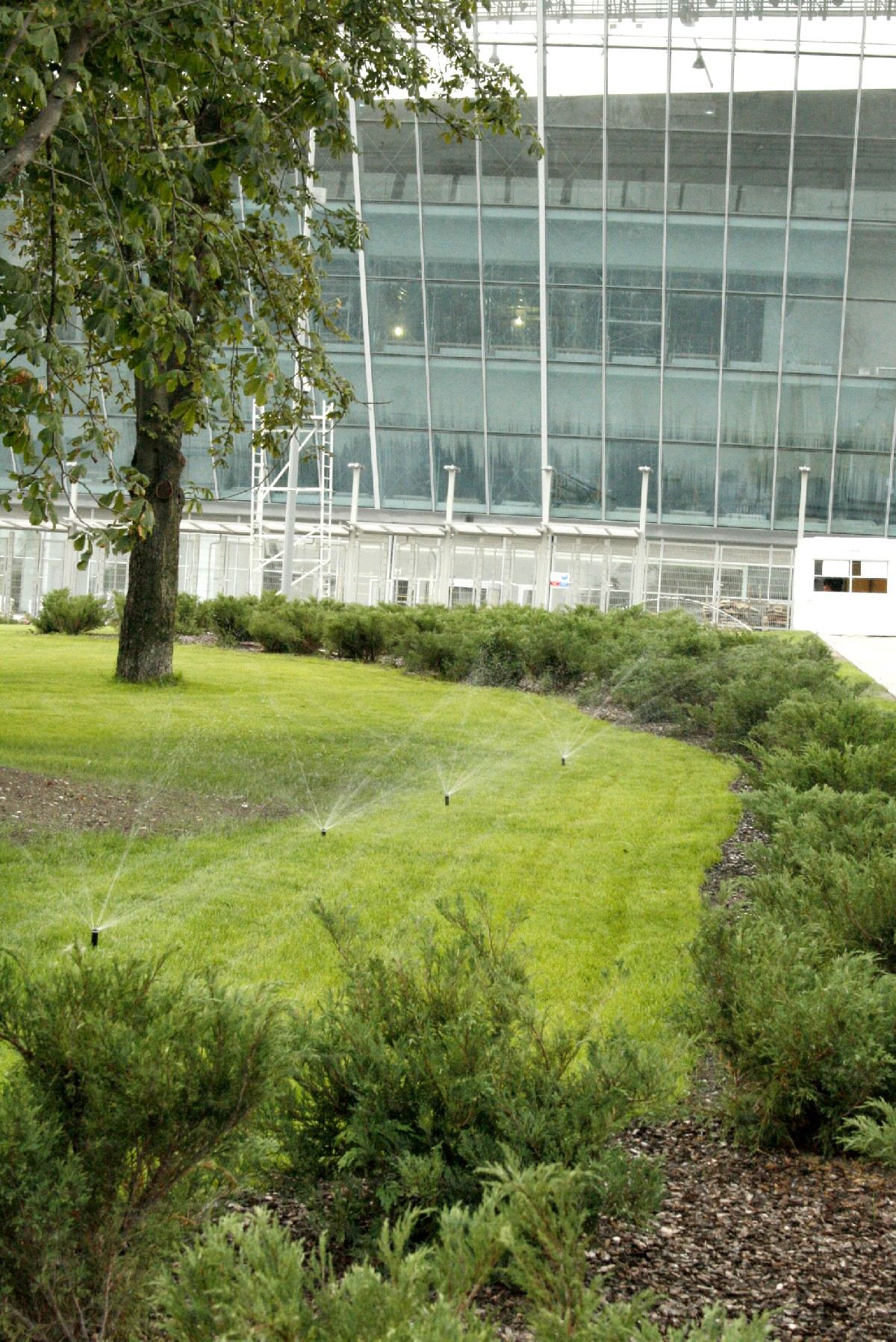

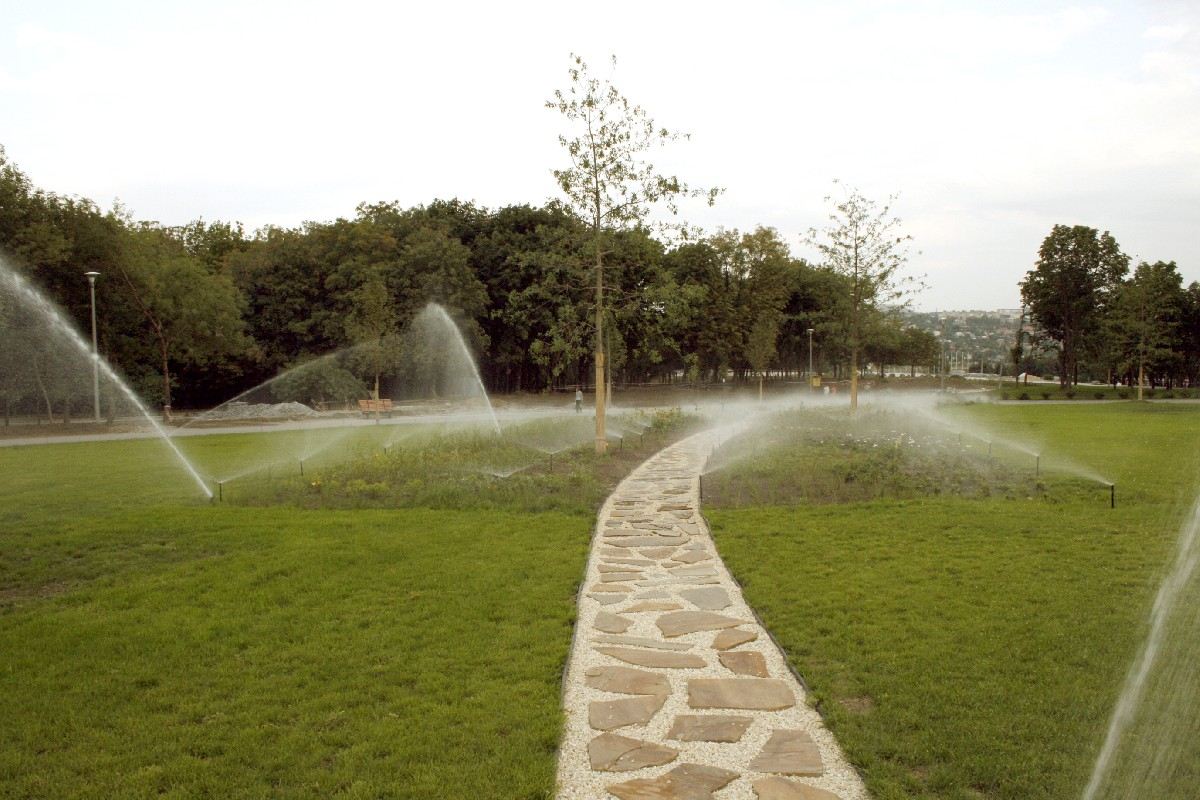

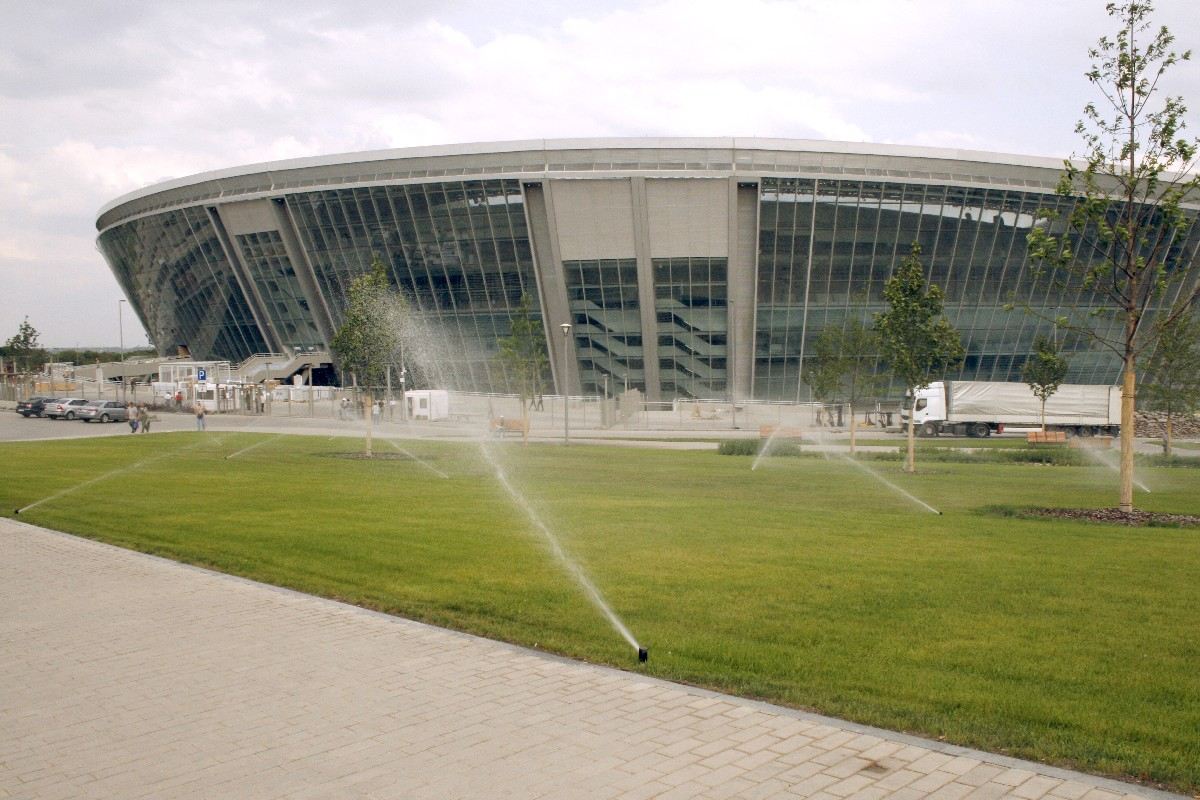

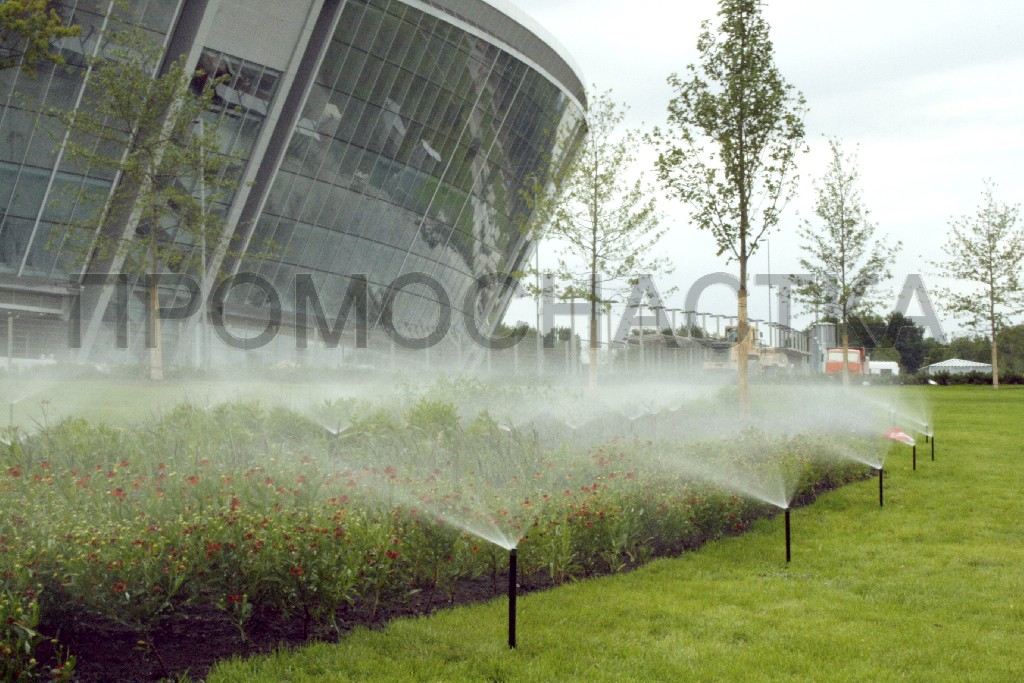

Територія об’єкта включала велику кількість різних рослин і типів насаджень, що вимагало не уніфікованого, а диференційованого підходу до поливу. Для різних ділянок використовувалися різні типи поливного обладнання: роторні дощувателі, спреї, MP Rotator і крапельна трубка. Це дало змогу точніше адаптувати полив до умов конкретної зони.

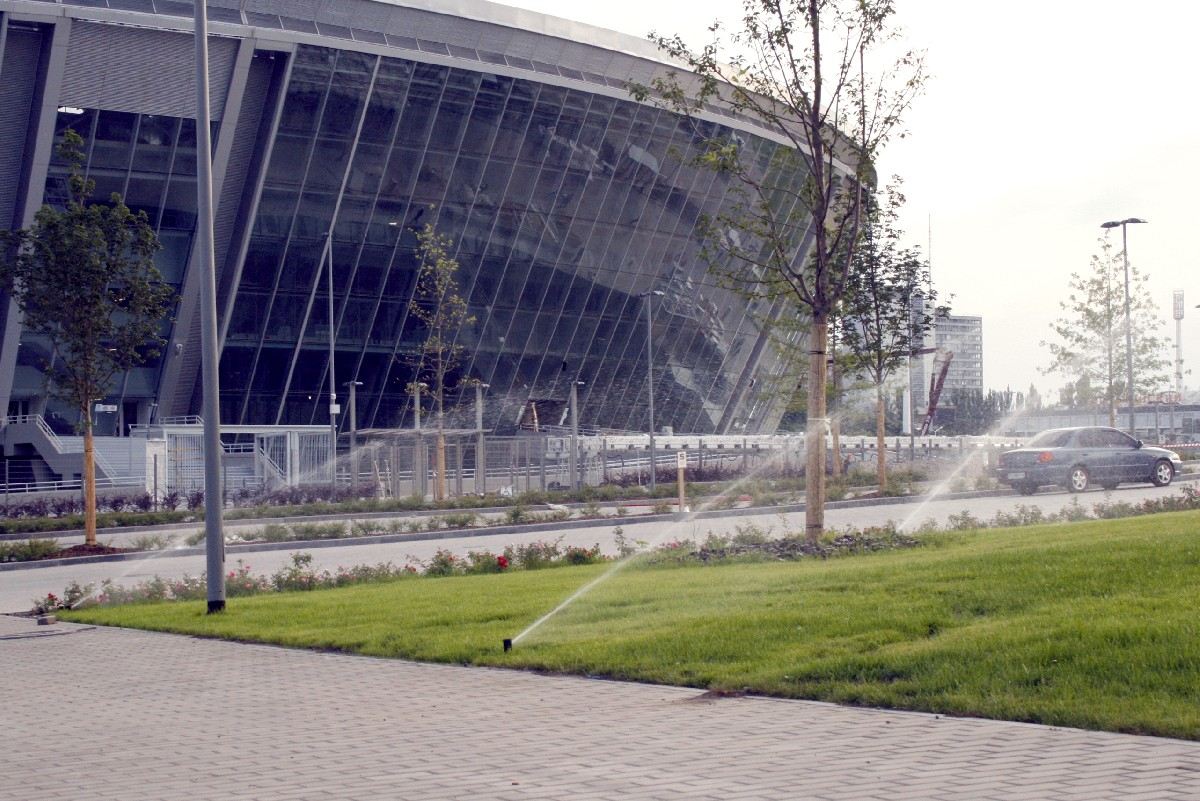

Компенсація перегріву газону вздовж пішохідних зон

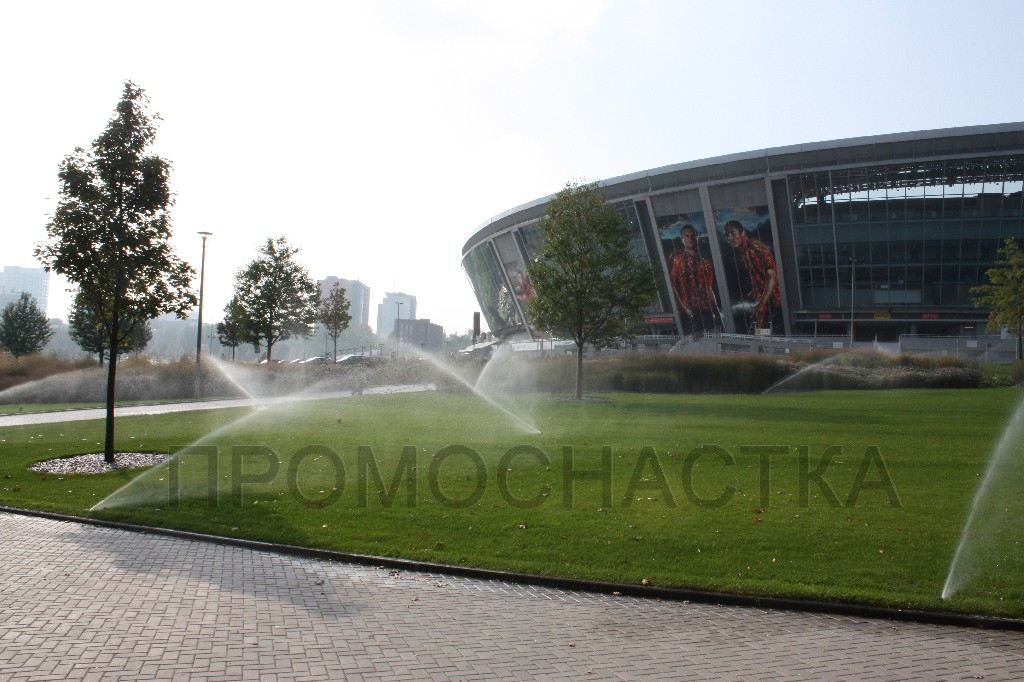

Однією з особливостей об’єкта була велика кількість пішохідних і мощених зон. У теплий період вони швидко нагрівалися й передавали тепло прилеглому газону. У таких зонах стандартний дощувальний полив не вирішував проблему повною мірою, оскільки перегрів від покриття продовжував впливати на кореневу зону трави.

Для компенсації цього ефекту вздовж пішохідних зон було застосовано крапельну трубку. Це дозволило подавати воду безпосередньо в критичні при крайових перегрівах ділянки та забезпечити більш стабільний стан газону в зонах, де звичайне поверхневе зрошення було недостатнім.

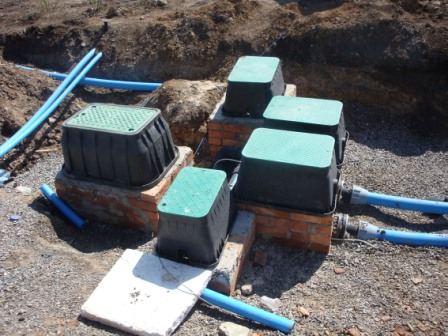

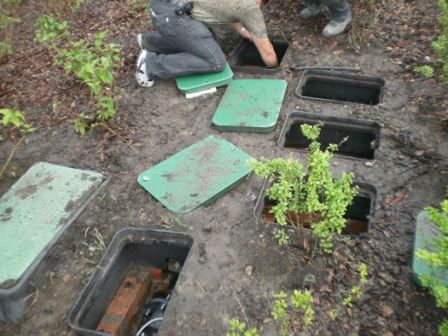

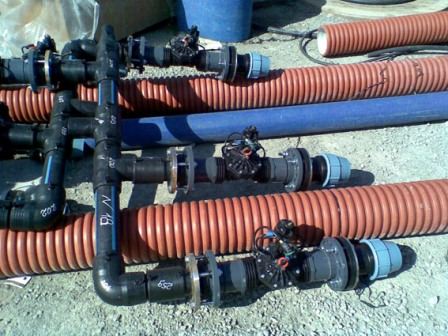

Декодерна система для 80 зон

Для великої території з 80 зонами було застосовано декодерне керування. Це дозволило побудувати масштабовану систему без надмірного ускладнення кабельної інфраструктури, забезпечити керованість усіх зон і спростити централізований контроль системи.

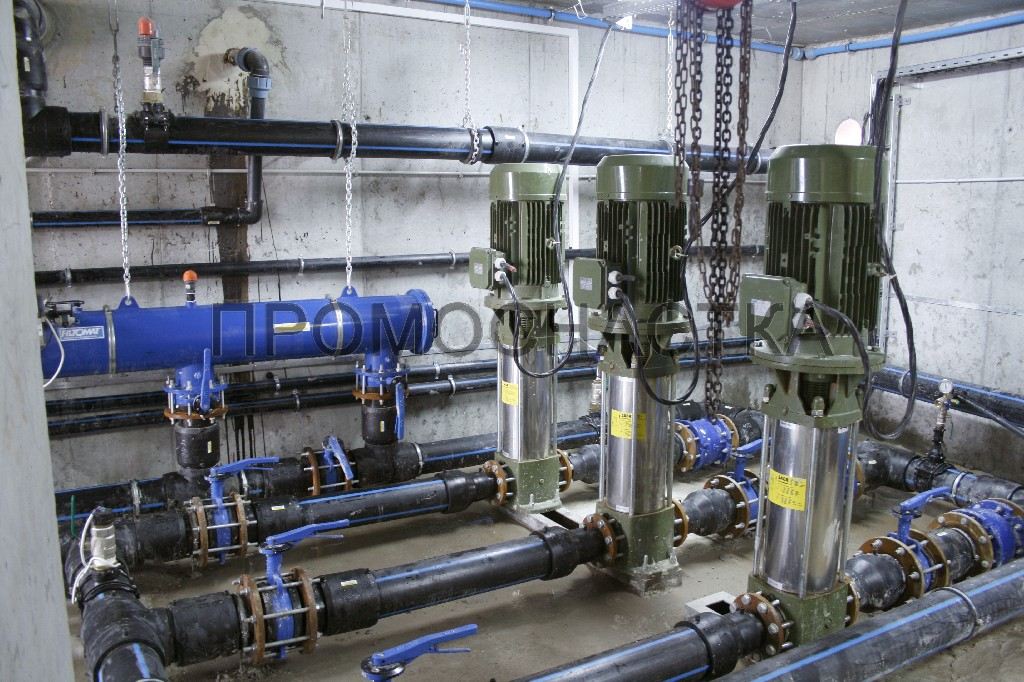

Насосна станція та підтримання тиску

Насосна частина проєкту побудована на трьох вертикальних насосах SAER із системою частотного керування. Це забезпечило:

• підтримання необхідного тиску в головній магістралі
• стабільну роботу системи при змінному навантаженні
• плавне регулювання режимів роботи насосів
• зниження навантажень на систему під час запуску та зміни витрати
• стабільне забезпечення водою великої кількості зон поливу

Обладнання / технічні компоненти

У проєкті використовувалися:

• три вертикальні насоси SAER
• насос Standart для подачі води з дренажного резервуара в основну магістраль
• фільтр AMIAD
• системи частотного керування насосним обладнанням
• декодери Talgil
• датчики вологості ґрунту
• дощувателі Hunter
• дощувателі Toro
• MP Rotator
• крапельна трубка
• система контролю рівня води в дренажному резервуарі
• система диспетчеризації з виводом інформації на пульт управління Donbas Arena

Результат

У результаті реалізації замовник отримав керовану автоматичну систему поливу для великої території Donbas Arena, здатну працювати з двома джерелами води, адаптувати полив під різні типи насаджень і забезпечувати централізований контроль усіх основних вузлів.

Практичний результат реалізації:

• побудовано систему поливу для території площею близько 105 000 м²
• реалізовано централізоване керування 80 зонами поливу
• забезпечено підтримання необхідного тиску в системі для стабільної роботи великої кількості зон
• інтегровано два джерела водопостачання в єдину автоматичну логіку
• реалізовано автоматичне перемикання між водопроводом і дренажним резервуаром за рівнем води
• забезпечено використання дренажної води від дощового стоку та футбольного поля в загальній схемі поливу
• адаптовано полив до різних типів рослин і ландшафтних умов
• вирішено проблему перегріву газону вздовж пішохідних зон за допомогою крапельної трубки
• реалізовано повну диспетчеризацію з виведенням інформації на пульт управління Donbas Arena
• забезпечено технічну основу для стабільної експлуатації та сервісного супроводу системи

Ключовий результат цього проєкту — створення масштабної, технічно керованої системи поливу для складного публічного об’єкта, де зведено в єдину логіку водопостачання, насосну частину, зонне керування, адаптацію під різні типи озеленення та диспетчерський контроль на рівні всього комплексу.
