Зелені зони Горішніх Плавнів

Задача

Для об’єкта потрібно було спроєктувати та побудувати з нуля автоматичну систему поливу окремих зелених зон міста з урахуванням великої площі території, різних типів насаджень, рельєфу місцевості, наявних інженерних комунікацій і вимог до раціонального використання води та електроенергії.

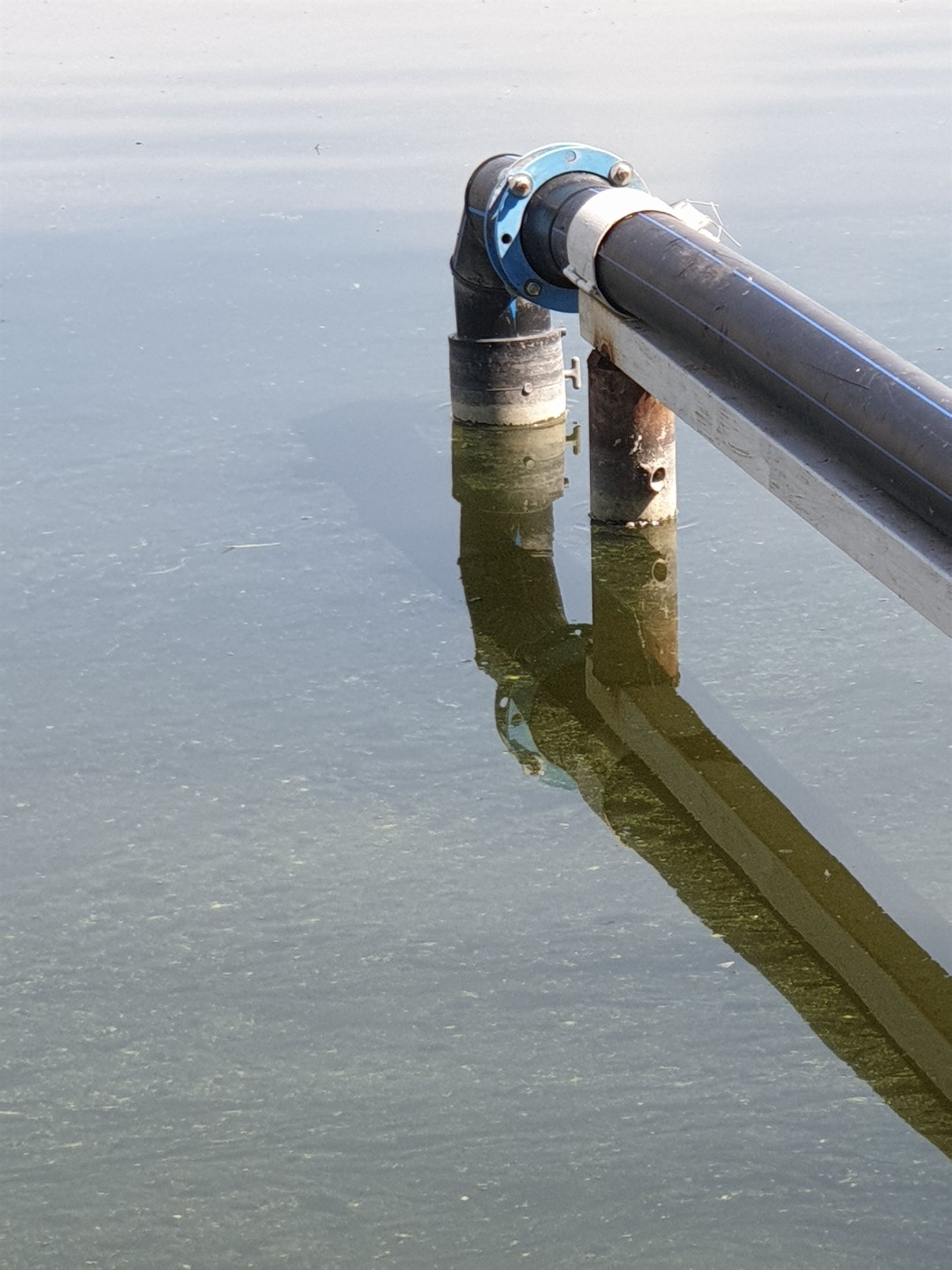

Окремою критичною задачею була підготовка води для поливу. Джерелом водопостачання виступала вода з басейну річки Дніпро, що вимагало правильно спроєктованої системи фільтрації та захисту поливного обладнання від забруднень, які могли впливати на стабільність роботи, ресурс арматури, форсунок і крапельних ліній.

Вихідні умови / особливості об’єкта

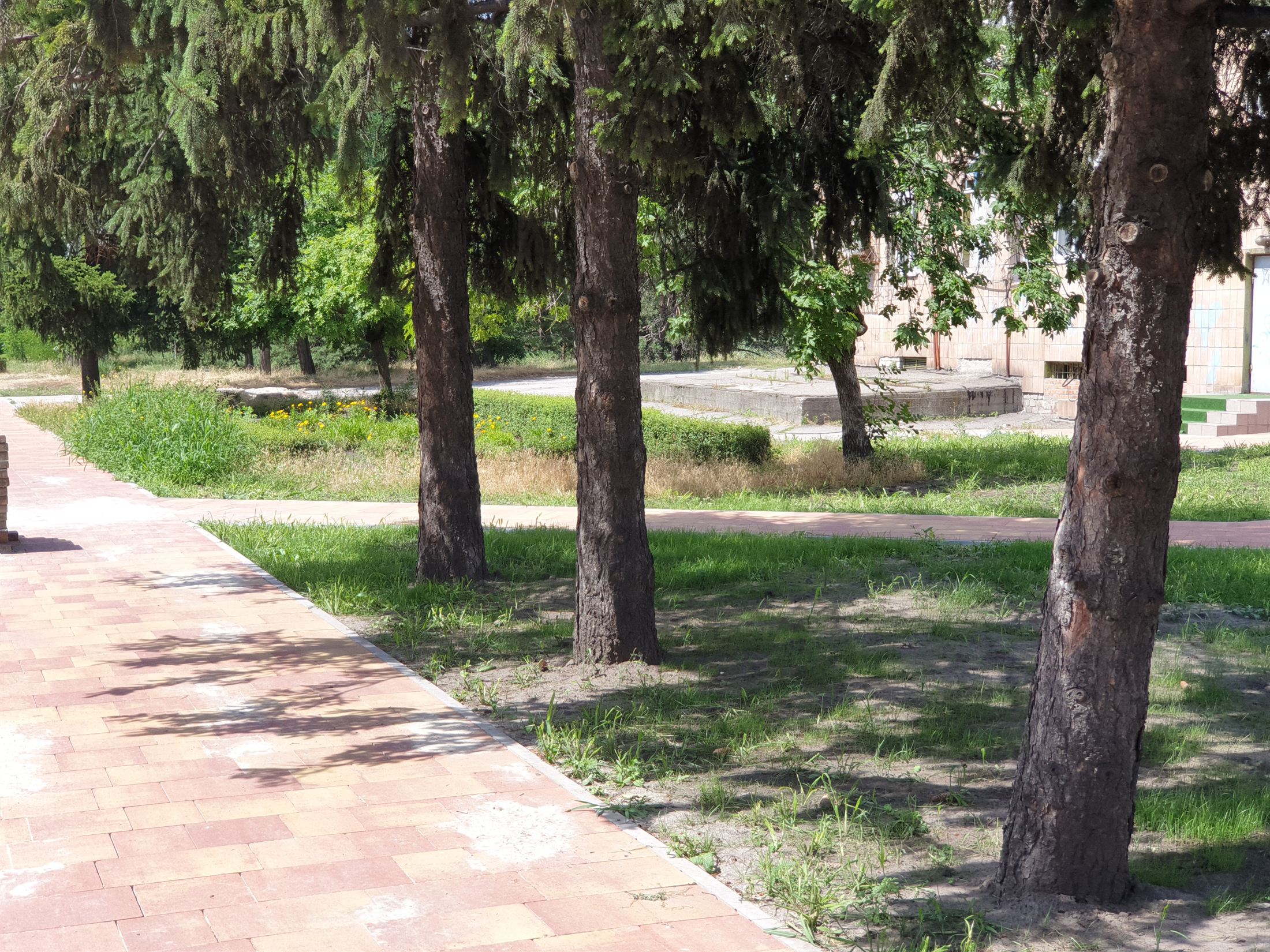

• велика площа поливу міських зелених насаджень — близько 99 350 м²

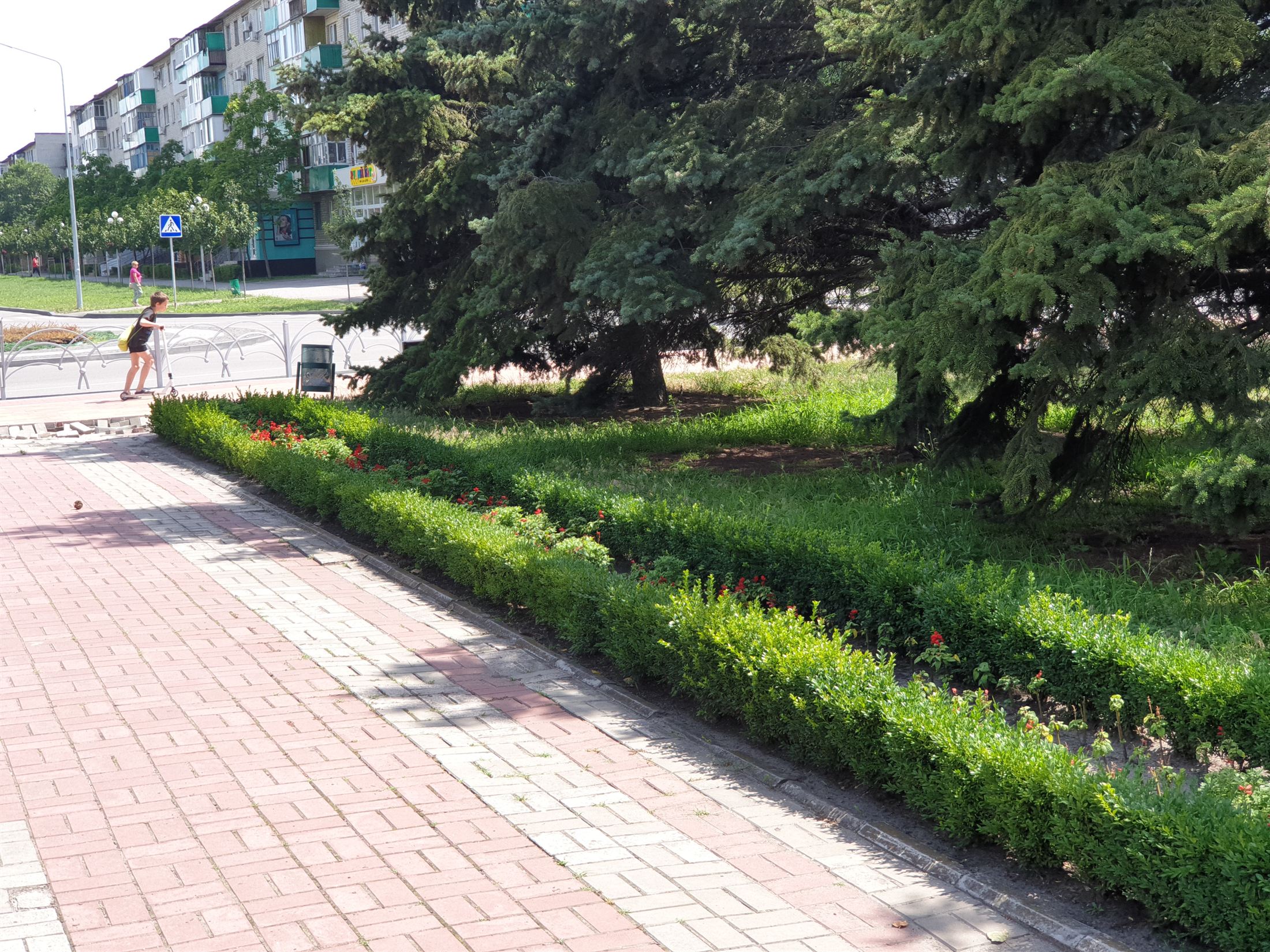

• різні типи озеленення: газони, дерева, кущі, розарії та окремі спеціалізовані зони
• потреба в різних методах поливу залежно від типу насаджень

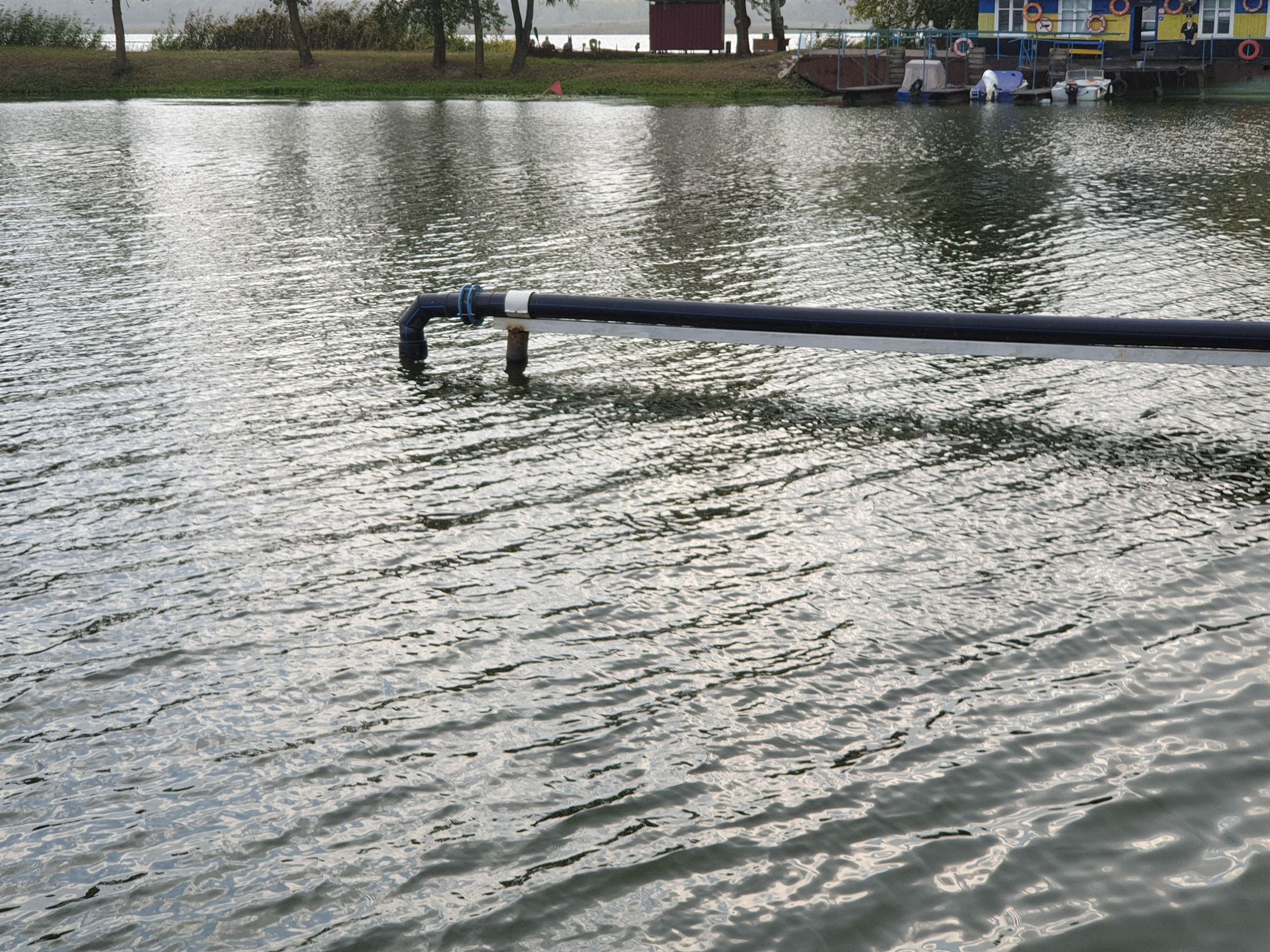

• джерело водопостачання — вода з басейну річки Дніпро
• складна якість вихідної води, що вимагала посиленої уваги до фільтрації
• необхідність захисту дощувального, крапельного та керуючого обладнання від забруднень
• вимога до зниження перевитрат води, електроенергії та експлуатаційних витрат
• необхідність диспетчерського контролю, архівування параметрів і віддаленого доступу
• потреба в надійній магістральній інфраструктурі для великої території

Реалізоване рішення

Для об’єкта було запроєктовано та реалізовано комплексну систему іригації, до складу якої увійшли:

• система управління поливом
• система управління насосною станцією
• вузли фільтрації та захисту обладнання
• засоби диспетчерського контролю
• засоби диспетчеризації та віддаленого доступу
• магістральний трубопровід
• колекторні вузли керування
• зони дощувального, крапельного та підземного крапельного поливу

У межах проєкту виконано:

• повне проєктування системи поливу для окремих зелених зон міста
• поділ території на 68 зон поливу з урахуванням типу насаджень і режиму зволоження
• проєктування зон на MP Rotator, статичних поливних вузлах, регульованих крапельницях і підземному крапельному поливі
• впровадження керування за принципом «вода по потребі» на основі датчиків вологості ґрунту
• застосування декодерної системи керування
• автоматизацію насосної станції з частотним керуванням, підтриманням тиску та резервуванням насосів
• проєктування та інтеграцію фільтраційних рішень з урахуванням якості води з річки Дніпро
• реалізацію окремої лінії ручного поливу
• проєктування магістрального трубопроводу та колодязів
• застосування терморезисторного зварювання для магістральної частини
• підготовку системи до диспетчерського контролю та сервісного супроводу

Ключові технічні рішення

Підготовка та фільтрація води

Одним із визначальних вузлів проєкту була підготовка води для поливу. З огляду на якість води з річки Дніпро, система мала не лише подавати воду з потрібними витратою і тиском, а й забезпечувати належний рівень фільтрації для стабільної роботи всієї інфраструктури. Це було критично для захисту форсунок, клапанів, крапельних елементів і насосно-регулюючих вузлів від засмічення, передчасного зносу та втрати робочих характеристик.

Полив за фактичною вологістю ґрунту

Керування поливом передбачено не за жорстким графіком, а за контрольованими параметрами ґрунту. Це дозволило подавати воду відповідно до реальних потреб насаджень і знизити ризик системного перезволоження.

Поділ території за типами поливу

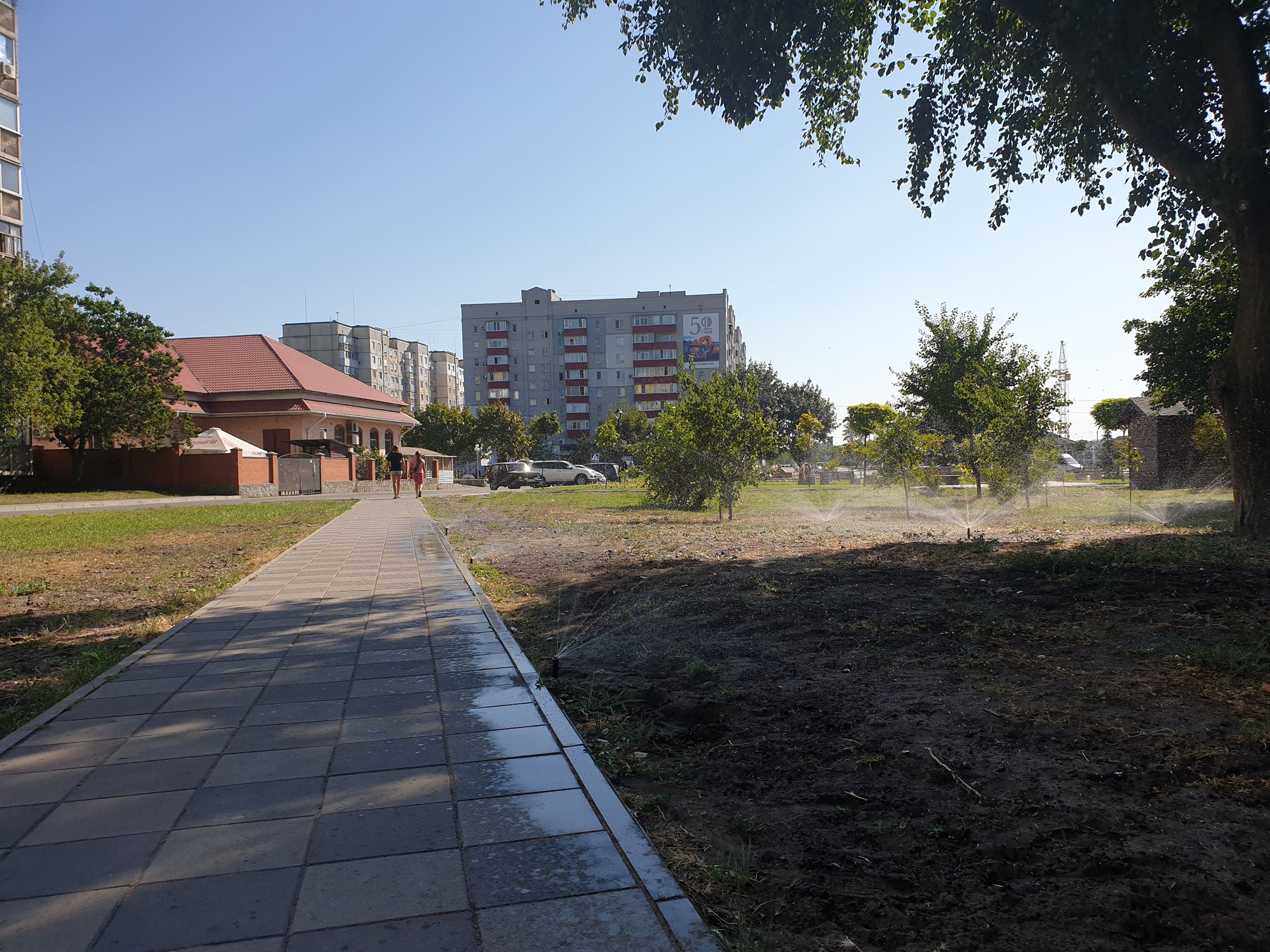

Територію розподілено на окремі зони з різними методами зволоження: MP Rotator, статичні поливні вузли, прикореневий крапельний полив і підземний крапельний полив. Такий підхід дозволив адаптувати систему до різних типів зелених насаджень і умов поливу.

Декодерна система керування

Для системи передбачено декодерну архітектуру, яка забезпечує передачу керуючого сигналу на велику кількість елементів одним кабелем. Це скорочує обсяг кабельної інфраструктури, спрощує побудову системи на великій території та підвищує керованість зон поливу.

Автоматизація насосної станції

Насосна станція працює з частотним керуванням, підтриманням заданого тиску, захистом від сухого ходу та резервуванням насосів. Це забезпечує стабільну роботу системи при змінному навантаженні та знижує експлуатаційні ризики.

Диспетчеризація та сервісний доступ

Система передбачає моніторинг, архівування параметрів роботи, журнали подій та віддалене налаштування. Це дає можливість контролювати стан системи, аналізувати її роботу та виконувати сервісне коригування без постійної присутності на об’єкті.

Обладнання / технічні компоненти

У проєкті використовувалися:

• контролери управління поливом Acclima
• цифрові датчики вологості ґрунту Acclima
• декодери Acclima
• програмне забезпечення Irrigation Manager
• поливні вузли Irriunit
• форсунки MP Rotator
• компоненти систем крапельного та підземного крапельного поливу
• трубопровід ПНД, фітинги та швидкомонтовані з’єднання
• насосне обладнання з частотним керуванням
• фільтраційні вузли
• обладнання провідних міжнародних виробників поливних систем

Результат

У результаті реалізації замовник отримав технічно цілісну систему поливу великих міських зелених зон із централізованим керуванням, адаптацією під різні типи насаджень, автоматизацією насосної частини та фільтрацією, розрахованою під складне джерело водопостачання.

Практичний результат реалізації:

• сформовано керовану систему поливу для території площею близько 99 350 м²
• забезпечено підготовку та фільтрацію води з урахуванням якості джерела
• знижено ризик засмічення і прискореного зносу поливного обладнання
• знижено ризик надлишкового поливу за рахунок керування за параметрами ґрунту
• підвищено ефективність використання води та електроенергії
• забезпечено рівномірний і диференційований полив різних типів зелених насаджень
• реалізовано централізований контроль, звітність, архівування параметрів і сервісний доступ
• закладено інженерно надійну основу для сезонної експлуатації та технічного обслуговування системи
